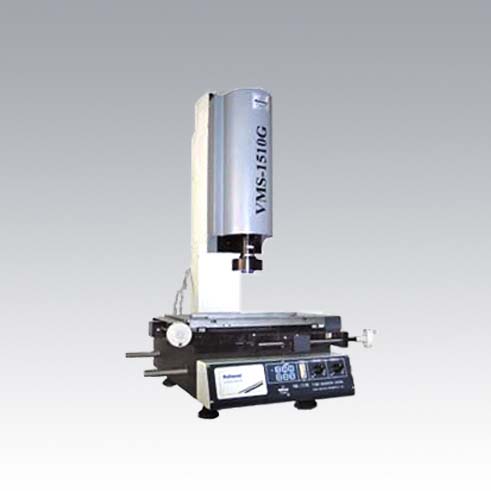

儀器型號 |
VMS-1510F |
|
工
作
臺 |
金屬臺尺寸 |
354*228 |
|
玻璃臺尺寸 |
210*160 |
|
運動行程 |
150*100 |
|
儀器重量 |
100 |
|
外型尺寸
長*寬*高 |
756*540*860 |
|
測量與瞄準系統 |
攝像機：彩色1/2"CCD攝像機
顯示器：17英寸彩色顯示器（選購） |
|
雙焦物鏡倍率（美國NAVITAR）：0.7—4.5X 工作距離：92mm |
|
電視總倍率：30—190X 物方視場：10.6—1.6mm |
|
雙十字線發生器 數顯解析度：0.0005mm |
|
Z軸調焦升降：150mm X.Y坐標示值誤差≤（3+L/75）μm（L為被測長度單位:mm） |
|
照明：表面光源與透射光源均用LED，亮度可調 電源：220V（AC），50HZ，30W |
|
儀器標準配備及選購件（0.5X附加鏡，2X附加鏡，特殊配備0.5X鏡筒） |
|
儀器配件 |
1X鏡筒（標準配備） |
0.5鏡筒（選購） |
工作距離 |
|
雙焦鏡 |
0.7X—4.5X |
0.7X—4.5X |
|
附加鏡 |
視頻倍率 |
物方視場 |
視頻倍率 |
物方視場 |
|
0.5X（選） |
15X—95X |
20—3.2 |
7.5X—48X |
40—6.4 |
175 |
|
標準配備 |
30X—190X |
10—1.6 |
15X—95X |
20—3.2 |
92 |
|
2X（選） |
60X—380X |
5—0.8 |
30X—190X |
10—1.6 |
36 |
|
|
|
|
|
|
|
|
