我們前文介紹了顯微鏡類光學儀器觀察技術在棉紡業中的應用和通過顯微鏡實驗熔滲銅對高合金燒結鋼組織的影響,本文將介紹工業中應用的顯微鏡種類和介紹.
顯微鏡是由一個透鏡或幾個透鏡的組合構成的一種光學儀器。是人類進入原子時代的標志。用于放大微小物體成為人的肉眼所能看到的儀器。
工業上的顯微鏡分為以下幾類:
1)測量顯微鏡:微電子及精細加工業;
2)體視顯微鏡:主要用于現場檢查,PCB,液晶等行業用的比較多;
3)金相顯微鏡:材料分析等,鋼鐵及金加工行業要求;

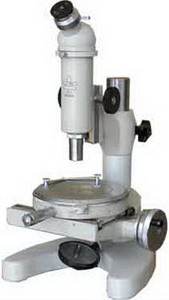

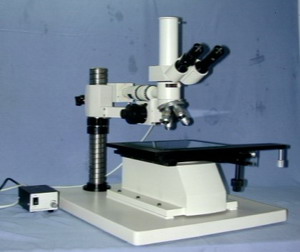

測量顯微鏡:
測量顯微鏡配有高精度的工作平臺,高精密的數顯測微頭,日本進口攝像器。可以直接在計算機屏幕上瞄準,無須人眼瞄準,減小人為誤差。從而保證儀器的高精度性,是一種理想的多用途的小型精密測量儀器。
測量顯微鏡采用透、反射的方式對工件長度和角度作精密測量。特別適用于電子行業,機械精加工。用來測量電子線路的寬度和精細小工件的幾何尺寸,以及其它精密零件測。增強型測量顯微鏡廣泛地適用于計量室,生產作業線以及科學研究等部門。
測量顯微鏡采用高精度的工作平臺,并配有高精密數顯測微頭。操作方便,可靠性強。儀器放大倍數高,工作臺除作X,Y坐標的移動外,還可以作360°的旋轉,亦可以進行高度方向Z坐標的測量。測量顯微鏡照明系統除作透、反射照明外,還可作斜光線照明。

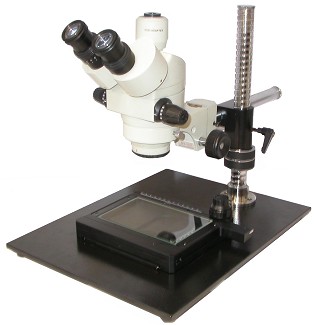

體視顯微鏡:
體視顯微鏡又稱"實體顯微鏡""立體顯微鏡",是一種具有正像立體感地目視儀器,被廣泛地應用于生物學、醫學、農林、工業及海洋生物各部門。它具有如下地特點:
1．雙目鏡筒中的左右兩光束不是平行,而是具有一定的夾角——體視角(一般為12度---15度),因此成像具有三維立體感;
2．像是直立的,便于操作和解剖,這是由于在目鏡下方的棱鏡把像倒轉過來的緣故;
3．雖然放大率不如常規顯微鏡,但其工作距離很長;
4．焦深大,便于觀察被檢物體的全層;
5．視場直徑大;
目前體視鏡的光學結構是:由一個共用的初級物鏡,對物體成像后的兩光束被兩組中間物鏡——變焦鏡分開,并成一體視角再經各自的目鏡成像,它的倍率變化是由改變中間鏡組之間的距離而獲得的,因此又稱為"連續變倍體視顯微鏡"(Zoom—stereomicroscope)。隨著應用的要求,目前體視鏡可選配豐富的選購附件,如熒光,照相,攝像,冷光源等等。
金相顯微鏡:
金相顯微鏡主要用于鑒定和分析金屬內部結構組織,它是金屬學研究金相的重要儀器,是工業部門鑒定產品質量的關鍵設備,該儀器配用攝像裝置,可攝取金相圖譜,并對圖譜進行測量分析,對圖象進行編輯、輸出、存儲、管理等功能。
金相顯微鏡由于易于操作、視場較大、價格相對低廉,直到現在仍然是常規檢驗和研究工作中較常使用的儀器.
文關鍵詞:工業,金相顯微鏡,體視顯微鏡,測量顯微鏡
